Wide Band FM 70 cm

Wide Band FM 70 cm band.

In het voorjaar van 2016 ben ik begonnen met Wideband FM .

Soms zit ik in breed bij het groepje in s,Hertogenbosch ofwel Het Bar net . en een mogelijkheid is ook om WBFM DX te gaan doen maar daar heb ik nog weinig ervaring mee .

In de Regio s,Hertogenbosch zijn nogal wat WBFM stations actief op de 70 cm band , en we mengen onze signalen daar samen en creeren een groepje stations wat allemaal in WBFM samen moduleerd gezellig!

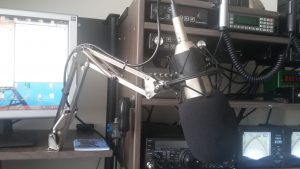

Dit is mijn setup!

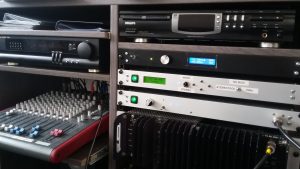

De zender bestaat uit 3 delen .

Pll en zender, die wordt gemoduleerd door een Pira oversampeled stereocoder waarbij ik een mogelijkheid heb gemaakt om het mpx signaal te switchen zodat ik de zender kan moduleren met Stereotool (made by mn neef Hans van Zutphen) maar daar heb ik nog weinig mee getest en geprobeerd en mn computer is eigenlijk te traag om het goed te kunnen draaien .

Vervolgens gaat het signaal , max 200 milliwatt naar een voortrap waar de module ingebouwd zit die normaal in de RS 2061 C eindtrap zit.

De module is voorzien van eigen voeding waardoor hij variabel istelbaar is gemaakt van 0 tot 22 watt .

toen ik de zender kocht had ik wat problemen met de goedkope coax verbindingen die erin zaten en de module kon zijn energie slecht afvoeren aan het koelblok , en dat is allemaal opgelost door Marco PE1PUW .

Dis is dan de Ericson RS 2061C eindtrap . met 10 watt in komt daar 50 watt uit nominaal , mijn voortrap levert 22 watt en dan leverd de eindtrap 108 watt .

Hoe lang dat hij dat volhoudt vraag ik me af maar meestal zend ik met 10 watt als ik in breed zit .

De ontvanger is een van de eerste types downconverter van Sjef PE5PVB. de converter is ingebouwd in 19 inch rack van 1HE hoog met eigen voeding .

Het 70 cm ontvangstsignaal wordt dus omgezet van 430 tot 440 mhz variabel naar 88 tot 108 mhz en is gekoppeld met een Harman en Cardon TU940 tuner.

Tegenwoordig (2023) ben ik eigenlijk nooit qrv in breed maar in de toekomst ,, wie weet dat ik hem weer een keer gebruik !!
